DIN 603 - 1981 Болты с полукруглой головкой и квадратным подголовком
DIN 603 - 1981 Болты с полукруглой головкой и квадратным подголовком
DIN 603 - 1981 Болты с полукруглой головкой и квадратным подголовком

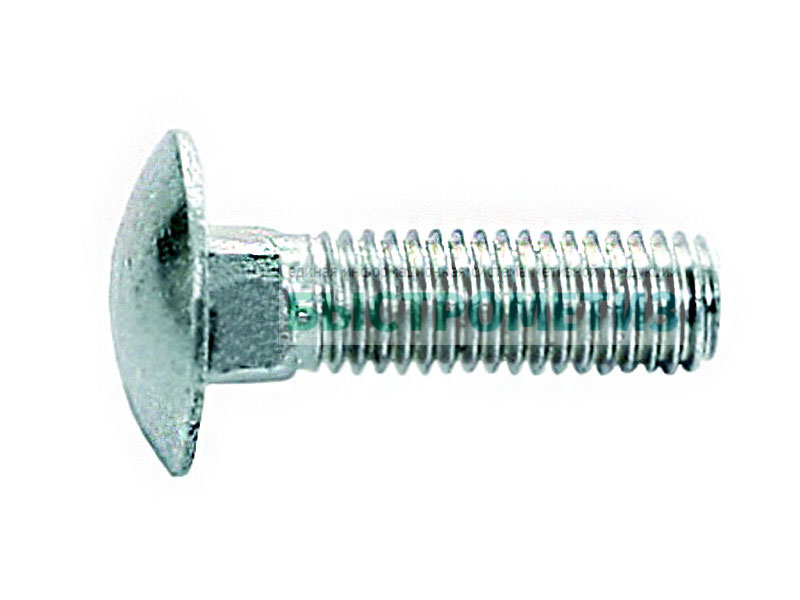

Болты DIN 603 - 1981 - это специальный крепеж, так как особую увеличенную полукруглую головку и квадратным подголовком, им можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными). Для более прочного соединения могут применяться шайбы (гроверы).
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Конструкция болта состоит из увеличенной полукруглой головки, квадратного подголовка и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены С.
Для использования болтов в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.
Условное обозначение болта с полукруглой головкой и квадратным подголовком с номинальным размером резьбы М10, длиной 70 мм и классом прочности 4.6:
Расшифровка обознаяения: Flachrundschraube DIN 603 – M10 x 70 – 4.6
Болт
Наименование метиза
Единица крепежа.
М10
Диаметр
Наружный диаметры резьбы болта.
70
Длина
Геометрическая величина характеризующая длину.
4.6
Класс прочности
Класс прочности - установленное стандартом нормируемое значение физического или условного предела текучести стали.
DIN 603 - 1981
Нормативно-технический документ
Документ устанавливающий конструкцию и размеры.
При поставках изготовленных в соответствии с требованиями настоящего стандарта болтов с полукруглой головкой класса прочности 4.6 в комплекте с шестигранными гайками класса прочности 4 по DIN EN ISO 4034 или аналогичных болтов с классом прочности 8.8 в комплекте с гайками класса прочности 8 в условном обозначении дополнительно указывают сокращение Mu, например:
Расшифровка обознаяения: Flachrundschraube DIN 603 – M10 x 70 – 4.6 – Mu
Болт
Наименование метиза
Единица крепежа.
М10
Диаметр резьбы
Наружный диаметры резьбы болта.
70
Длина
Геометрическая величина характеризующая длину.
4.6
Класс прочности
Класс прочности - установленное стандартом нормируемое значение физического или условного предела текучести стали.
Mu
Сокращение
В комплекте с гайками класса прочности 8 в условном обозначении дополнительно указывают сокращение Mu, например.
