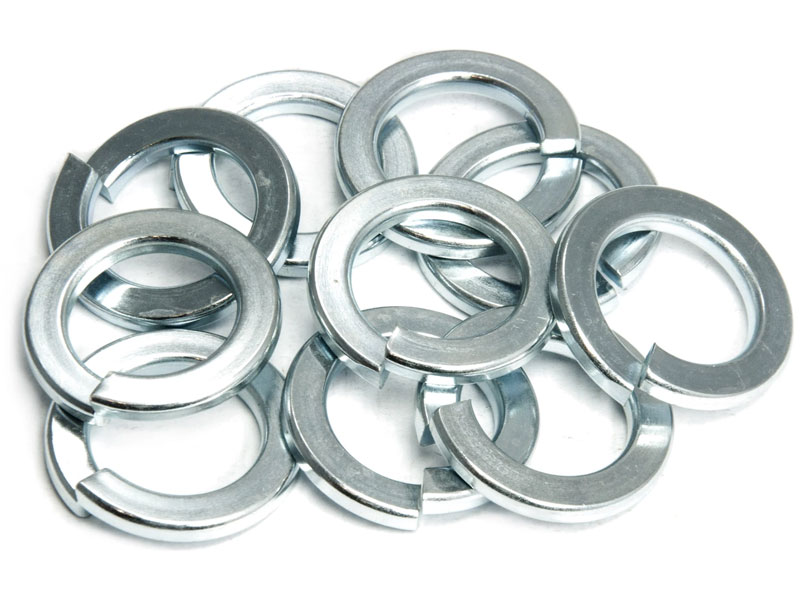

ГОСТ 6402-70 Шайбы пружинные (гровер)
Шайбы пружинные ГОСТ 6402-70 - это специальный крепеж, так как его конструкция заключается в металлическом разрезном кольце, концы которого разнесены по полоскости, ими можно усилить соединение и предотвратить саморазкручивание от вибрации или нагрузки. Используются вместе с болтами, винтами и шпильками и гайками (шестигранными, квадратными, приварными).
Конструкция и технические особенности

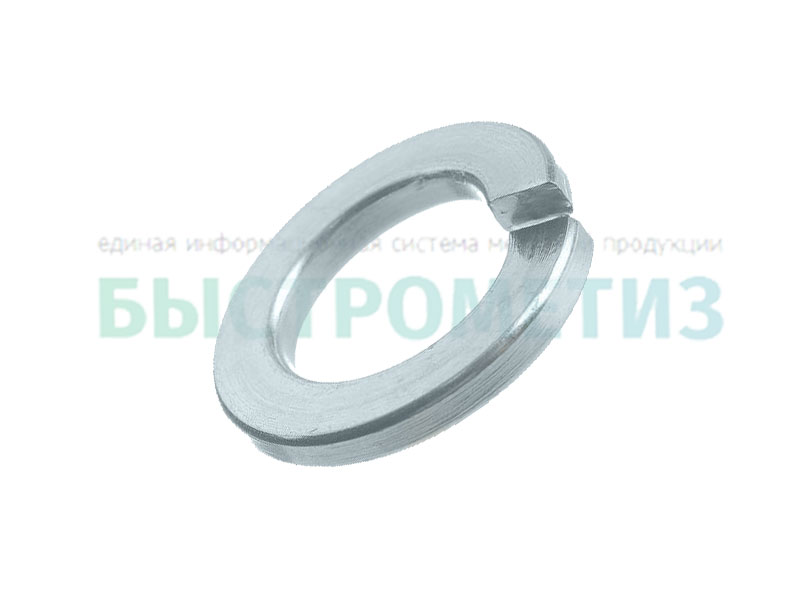

Конструкция шайбы состоит из металлического кольца, разрезанного по оси и разнесением концов от плоскости шайбы.
Пружинные шайбы должны изготовляться четырех типов:
Н - нормальные с квадратным поперечным сечением;
Т - тяжелые с квадратным поперечным сечением;
ОТ - особо тяжелые с квадратным поперечным сечением;
Л - легкие с прямоугольным поперечным сечением
Материал изготовления должен быть из стали марок 65Г, 70 и 3Х13, а также допускается изготовление пружинных шайб из бронзы марки БрКМц3-1 по ГОСТ 18175-78 или других цветных сплавов.
Для использования болтов в агрессивной среде применяют различные виды покрытий:
Виды покрытий, их условные обозначения и толщины – по нормативно-технической документации. Допускается применять другие виды покрытия - по ГОСТ 9.306-85.
Технические требования к покрытиям - по ГОСТ 9.301-86.
Шайбы с металлическим покрытием, нанесенным способом катодного восстановления, должны подвергаться обезводораживанию.
Изменение в конструкции метиза от первого типа исполнения.
У
Допуск применения
Шайбы с размерами, заключенными в скобки, допускается применять до 01.01.85 и в их условном обозначении должна указываться буква "у".
8
Диаметр резьбы
Наружный диаметр резьбы болта, винта, шпильки.
Л
Тип изготовления, легкая
Л - легкая с прямоугольным поперечным сечением.
65Г
Марка материала
Изготовлена из стали марки 65Г.
029
Тип покрытия и толщина
Кадмиевое покрытие код 02, и толщиной 9 мкм хроматированнием.
ГОСТ 6402-70
Нормативно-технический документ
Документ устанавливающий конструкцию и размеры шайбы.
ПРИМЕНЕНИЕ
Данные шайбы применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении, где такие шайбы используют для надежного крепления массивных деталей и металлических конструкций.
АНАЛОГИ
DIN 127 --- образ B по некоторым параметрам соответствует ГОСТ 6402-70 исполнение 1
DIN 127---- образ A по некоторым параметрам соответствует ГОСТ 6402-70 исполнение 2
