ГОСТ 15163-78 Болты конические повышенной точности.

ГОСТ 15163-78 Болты конические повышенной точности

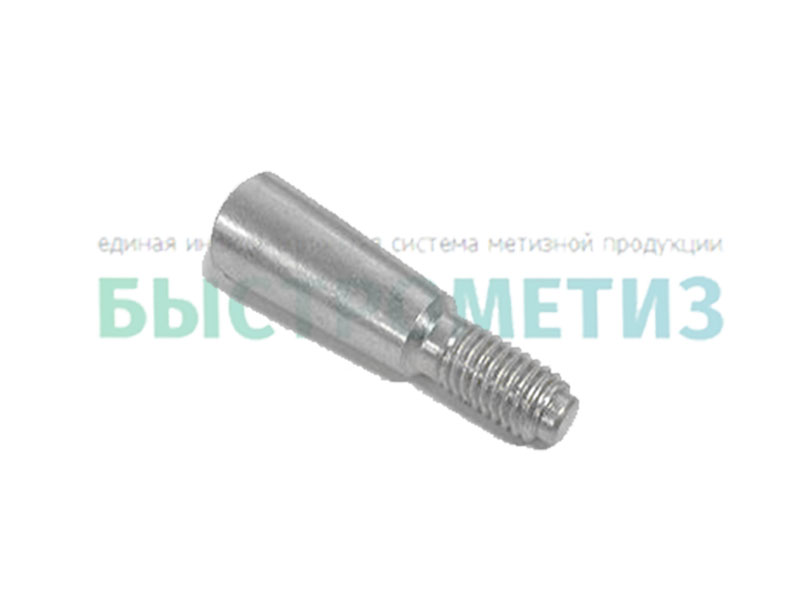

Болты ГОСТ 15163-78 - это специальный крепеж, так как в установочное отверстие зарепляется конической головкой, резьба идет не по целому стержню им можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).

Конструкция и технические особенности

Конструкция болта состоит из конической головки и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены А и В.

Материал изготовления должен иметь класс прочности 5.6; 5.8; 8.8; 10.9; 12.9. Это может быть, как обычная и нержавеющая сталь, так и алюминий, полиамид PA 6.6, латунь, сплавы цветных металлов.

Для использования болтов в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.

ГОСТ 15163-78.pdf

Пример условного обозначения болта диаметром резьбы 12 мм, с крупным шагом резьбы, с полем допуска 8g, длиной конусной части 50 мм, класса прочности 5.8, без покрытия:

Расшифровка обозначения: Болт M12х50.58 ГОСТ 15163-78

Болт
Крепежный элемент
М12
Диаметр резьбы болта ГОСТ 15163-78
50
Длина болта ГОСТ 15163-78
58
Класс прочности 5.8
ГОСТ 15163-78
Нормативно-технический документ

То же, с мелким шагом резьбы, с полем допуска 6g, класса прочности 10.9, с покрытием 0,1, толщиной покрытия 3 мкм:

Расшифровка обозначения: Болт M12х1,25-6gx50.109.013 ГОСТ 15163-78

Болт
Крепежный элемент
М12
Диаметр резьбы ГОСТ 15163-78
1,25
Шаг резьбы
6g
Поле допуска резьбы 6g
50
Длина конусной части болта ГОСТ 15163-78
109
Класс прочности 10.9
013
С покрытием 0,1, толщиной покрытия 3 мкм
ГОСТ 15163-78
Нормативно-технический документ

Применение

Данные болты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и строительстве, где такие болты используют для надежного крепления массивных деталей и металлических конструкций.

Аналоги

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ 15163-78БолтМ4х20В наличии
ГОСТ 15163-78БолтМ4х22В наличии
ГОСТ 15163-78БолтМ4х25В наличии
ГОСТ 15163-78БолтМ4х28В наличии
ГОСТ 15163-78БолтМ4х30В наличии
ГОСТ 15163-78БолтМ4х32В наличии
ГОСТ 15163-78БолтМ4х36В наличии
ГОСТ 15163-78БолтМ4х40В наличии
ГОСТ 15163-78БолтМ4х45В наличии
ГОСТ 15163-78БолтМ4х50В наличии
ГОСТ 15163-78БолтМ4х56В наличии
ГОСТ 15163-78БолтМ4х63В наличии
ГОСТ 15163-78БолтМ5х20В наличии
ГОСТ 15163-78БолтМ5х22В наличии
ГОСТ 15163-78БолтМ5х25В наличии
ГОСТ 15163-78БолтМ5х28В наличии
ГОСТ 15163-78БолтМ5х30В наличии
ГОСТ 15163-78БолтМ5х32В наличии
ГОСТ 15163-78БолтМ5х36В наличии
ГОСТ 15163-78БолтМ5х40В наличии
ГОСТ 15163-78БолтМ5х45В наличии
ГОСТ 15163-78БолтМ5х50В наличии
ГОСТ 15163-78БолтМ5х56В наличии
ГОСТ 15163-78БолтМ5х63В наличии
ГОСТ 15163-78БолтМ5х71В наличии
ГОСТ 15163-78БолтМ6х25В наличии
ГОСТ 15163-78БолтМ6х28В наличии
ГОСТ 15163-78БолтМ6х30В наличии
ГОСТ 15163-78БолтМ6х32В наличии
ГОСТ 15163-78БолтМ6х36В наличии
ГОСТ 15163-78БолтМ6х40В наличии
ГОСТ 15163-78БолтМ6х45В наличии
ГОСТ 15163-78БолтМ6х50В наличии
ГОСТ 15163-78БолтМ6х56В наличии
ГОСТ 15163-78БолтМ6х63В наличии
ГОСТ 15163-78БолтМ6х71В наличии
ГОСТ 15163-78БолтМ6х80В наличии
ГОСТ 15163-78БолтМ8х30В наличии
ГОСТ 15163-78БолтМ8х32В наличии
ГОСТ 15163-78БолтМ8х36В наличии
ГОСТ 15163-78БолтМ8х40В наличии
ГОСТ 15163-78БолтМ8х45В наличии
ГОСТ 15163-78БолтМ8х50В наличии
ГОСТ 15163-78БолтМ8х56В наличии
ГОСТ 15163-78БолтМ8х63В наличии
ГОСТ 15163-78БолтМ8х71В наличии
ГОСТ 15163-78БолтМ8х80В наличии
ГОСТ 15163-78БолтМ10х30В наличии
ГОСТ 15163-78БолтМ10х32В наличии
ГОСТ 15163-78БолтМ10х36В наличии
ГОСТ 15163-78БолтМ10х40В наличии
ГОСТ 15163-78БолтМ10х45В наличии
ГОСТ 15163-78БолтМ10х50В наличии
ГОСТ 15163-78БолтМ10х56В наличии
ГОСТ 15163-78БолтМ10х63В наличии
ГОСТ 15163-78БолтМ10х71В наличии
ГОСТ 15163-78БолтМ10х80В наличии
ГОСТ 15163-78БолтМ10х90В наличии
ГОСТ 15163-78БолтМ12х30В наличии
ГОСТ 15163-78БолтМ12х32В наличии
ГОСТ 15163-78БолтМ12х36В наличии
ГОСТ 15163-78БолтМ12х40В наличии
ГОСТ 15163-78БолтМ12х45В наличии
ГОСТ 15163-78БолтМ12х50В наличии
ГОСТ 15163-78БолтМ12х56В наличии
ГОСТ 15163-78БолтМ12х63В наличии
ГОСТ 15163-78БолтМ12х71В наличии
ГОСТ 15163-78БолтМ12х80В наличии
ГОСТ 15163-78БолтМ12х90В наличии
ГОСТ 15163-78БолтМ16х40В наличии
ГОСТ 15163-78БолтМ16х45В наличии
ГОСТ 15163-78БолтМ16х50В наличии
ГОСТ 15163-78БолтМ16х56В наличии
ГОСТ 15163-78БолтМ16х63В наличии
ГОСТ 15163-78БолтМ16х71В наличии
ГОСТ 15163-78БолтМ16х80В наличии
ГОСТ 15163-78БолтМ16х90В наличии
ГОСТ 15163-78БолтМ16х100В наличии
