Шпильки по ГОСТ Р 55738-2013 - это крепеж, который представляет собой металический стержень с резьбой по краям, ими крепят части трубопроводов, их фланцевые соединения с помощью гаек, между собой. Используются вместе с гайками. Для более прочного соединения могут применяться шайбы (гроверы).

Конструкция и технические особенности

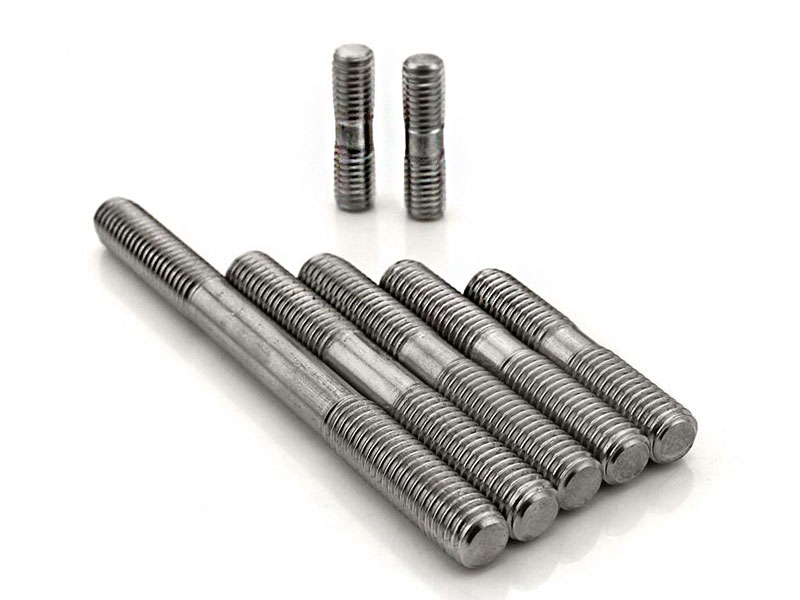

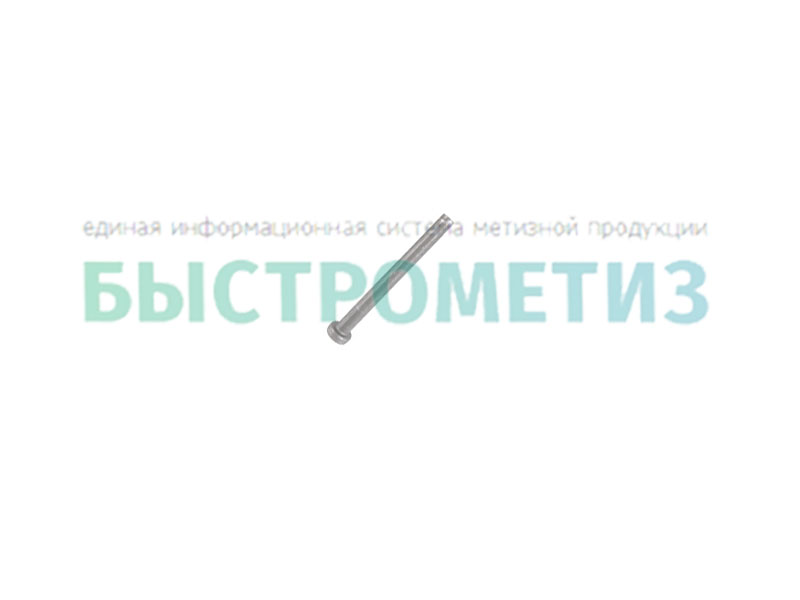

Конструкция шпильки состоит из металического стерженя с резьбой по краям.

Без-имени-1.jpg1Без-имени-1.jpg2Без-имени-1.jpg3Без-имени-1.jpg5Без-имени-1.jpg6Без-имени-1.jpg7Без-имени-1.jpg8Без-имени-1.jpg9Без-имени-1.jpg10Без-имени-1.jpg11Без-имени-1.jpg12Без-имени-1.jpg13Без-имени-1.jpg14Без-имени-1.jpg

Материал изготовления должен быть из стали или алюминиевого сплава.

Для использования шайб в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.

ГОСТ Р 55738-2013.pdf

Обозначение шпилек должно содержать следующую информацию:

- для шпилек с резьбой (PD), (РТ) и шпилек с резьбой с редуцированным стержнем (RD):

Пример 1 - Шпилька с резьбой М12 (PD), изготовленная из стали класса прочности 4.8, номинальной длиной 40 мм, обозначается следующим образом:

Расшифровка обозначения: Шпилька ГОСТ Р 55738-2013 - PD M12х40 - 4.8

Шпилька
Наименование метиза
PD
Резьба
М12
Диаметр резьбы
40
Длина
4.8
Класс прочности
ГОСТ Р 55738-2013
Нормативно-технический документ

- для шпилек без резьбы (UD), (UT):

Пример 2 - Шпилька без резьбы (UD), изготовленная из стали класса прочности 4.8, номинальным диаметром 14 мм и номинальной длиной 40 мм, обозначается следующим образом:

Расшифровка обозначения: Шпилька ГОСТ Р 55738-2013 - UD12х40 - 4.8

Шпилька
Наименование метиза
UD
Резьба
12
Диаметр
40
Длина
4.8
Класс прочности
ГОСТ Р 55738-2013
Нормативно-технический документ

- для шпильки-упора (SD):

Пример 3 - Шпилька - упор тип 1 (SD1), изготовленная из малоуглеродистой стали типа 1, номинальным диаметром 16 мм и номинальной длиной 75 мм, с формой торца А, обозначается следующим образом:

Расшифровка обозначения: Шпилька ГОСТ Р 55738-2013 - SD1 – 16х75 - А

Шпилька
Наименование метиза
SD1
Тип
16
Диаметр
75
Длина
А
Форма торца
ГОСТ Р 55738-2013
Нормативно-технический документ

- для шпильки с резьбой с фланцем (PS):

Пример 4 - Шпилька с резьбой с фланцем (PS) M4, изготовленная из стали класса прочности 4.8, номинальной длиной 20 мм, омедненная, обозначается следующим образом:

Расшифровка обозначения: Шпилька ГОСТ Р 55738-2013 - PS M4х20 - 4.8 - M08

Шпилька
Наименование метиза
PS
Фланец
М4
Диаметр резьбы
20
Длина
4.8
Класс прочности
М08
Покрытие
ГОСТ Р 55738-2013
Нормативно-технический документ

- для шпильки с внутренней резьбой (IT):

Пример 5 - Шпилька с внутренней резьбой (IT), изготовленная из алюминия EN AW-AIMg3 по ЕН 573-3 (АМгЗ по ГОСТ 4784), номинальным диаметром 5 мм, с диаметром резьбы МЗ и номинальной длиной 20 мм, обозначается следующим образом:

Расшифровка обозначения: Шпилька ГОСТ Р 55738-2013- IT5хM3х20 - АМгЗ

Шпилька
Наименование метиза
IT
Вид резьбы
5
Диаметр
М3
Диаметр резьбы
20
Длина
АМг3
Марка материала
ГОСТ Р 55738-2013
Нормативно-технический документ

Обозначение для колец должно содержать следующую информацию:

Пример - Керамическое кольцо PF 10 для резьбовой шпильки номинальным диаметром 10 мм обозначается следующим образом:

Расшифровка обозначения: Керамическое кольцо ГОСТ Р 55738-2013- PF10

Шпилька
Наименование метиза
PF
Кольцо
10
Диаметр
ГОСТ Р 55738-2013
Нормативно-технический документ

ПРИМЕНЕНИЕ

Шпильки применяются во многих отраслях промышленности, строительства и машиностроении. Высокий спрос на изделие и в машиностроеннии, где такие шпильки используют для надежного крепления, соединения трубопроводов и металлических конструкций.

АНАЛОГИ
