ОСТ 92-8499-93 Наконечники
Настоящий стандарт распространяется на наконечники штуцерных стяжных соединений по ОСТ 92-8497 с плоской металлической прокладкой для приварки к трубопроводам с толщиной стенки 0,5;1,0;1,5;2,0мм.
Конструкция и технические особенности

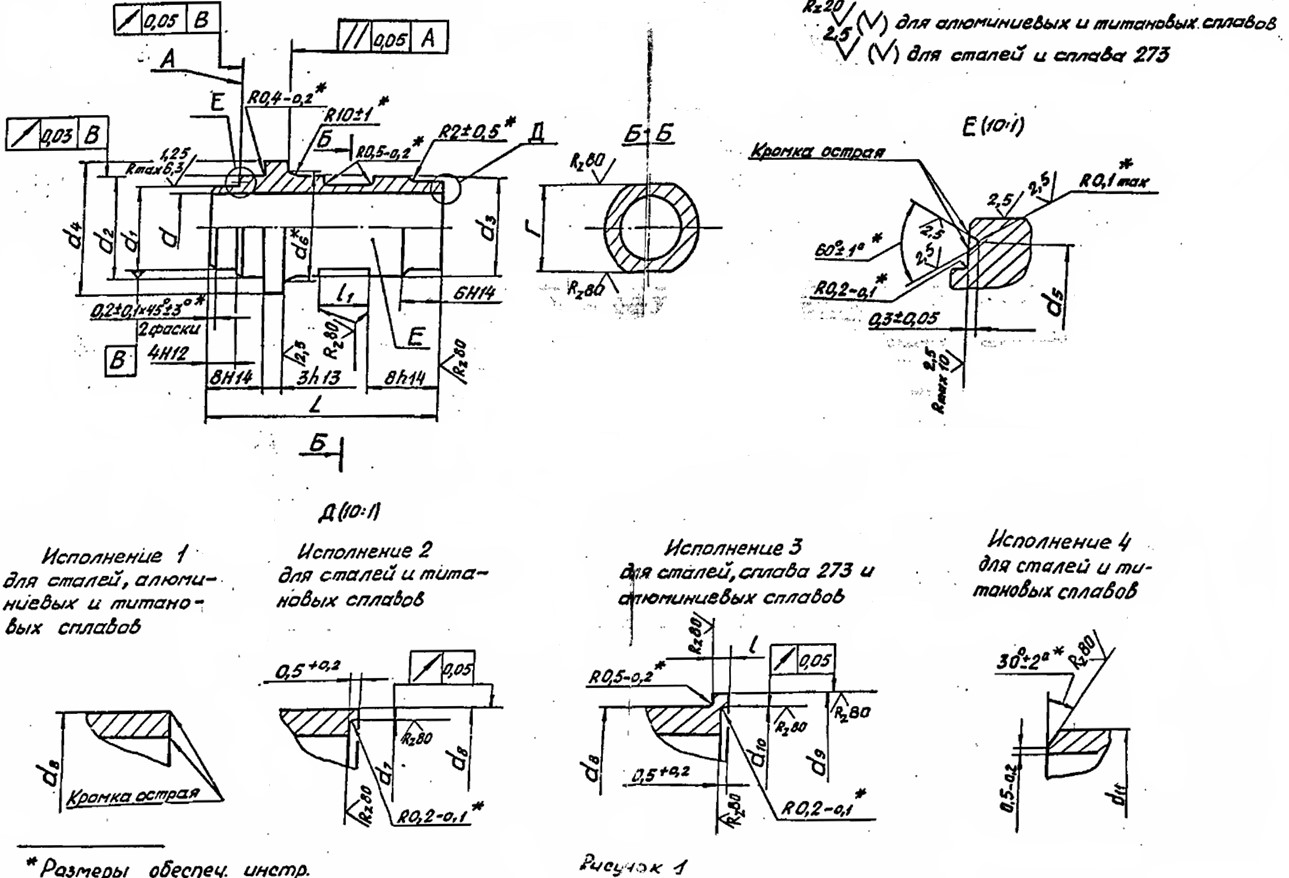

Конструкция наконечника состоит из трубчатого корпуса с отверстием и имеет 4 исполнения.
Материал изготовления: сталь, алюминиевый сплав, титановый сплав.
Материл покрытия: зависит от материала изготовления.
Пример условного обозначения наконечника для Двн.=12мм из стали 12Х18НI0Т-ВД с покрытием Хим.пас.:
Исполнение 1: Наконечник 12-Д7.II-I-ОСТ 92-8499-93
Исполнение 3 для наконечника под приварку к трубе с толщиной S=1.5мм:
Наконечник 12-Д7.II-3-1,5-ОСТ 92-8499-93
для наконечника под приварку к трубе с толщиной S=1мм:
Наконечник 12-Д7.II-3-1-ОСТ 92-8499-93
ПРИМЕНЕНИЕ
Данные наконечники применяются во многих отраслях промышленности.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 92-8499-93 | Наконечник | 2 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 4 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 6 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 8 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 10 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 12 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 14 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 15 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 16 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 18 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 20 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 22 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 24 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 25 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 26 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 28 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 30 | В наличии | |
| ОСТ 92-8499-93 | Наконечник | 32 | В наличии |
Для изготовителей и поставщиков: Добавить мои товары в базу
Для покупателей: Подать заявку на покупку
| Наименование | Типоразмер | Материал | Количество, шт | Вес, кг |
| Наконечник ОСТ 92-8499-93 |
