ОСТ 24.874.01-85 Наконечники для электрических проводов и кабелей тепловозов и путевых машин, закрепляемых опрессовкой
Настояший стандарт распространяется на медные и латунные наконечники, закрепляемые на жилах проводов и кабелей способом опрессовки, применяемые на тепловозах и путевых машинах.

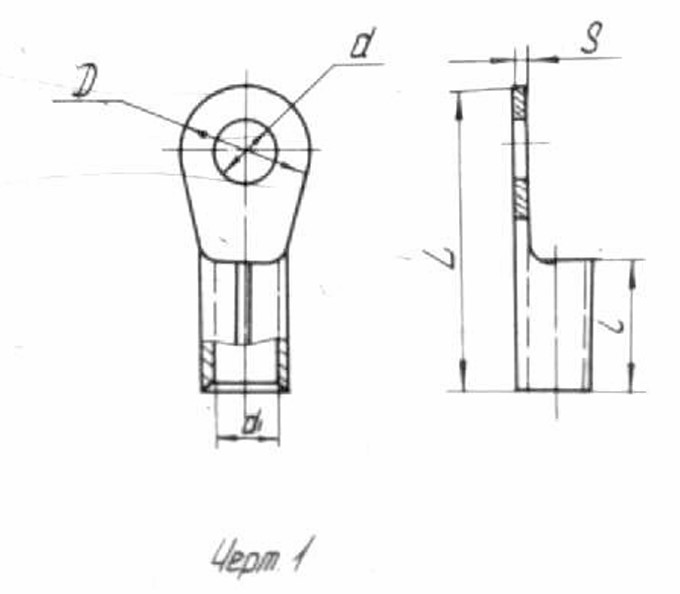

КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Конструкция наконечника зависит от типа. Установлены следующие типы наконечников: тип 1,2 - ограничение ГОСТ 22002.1-82 и ГОСТ 7386-80, тип 3-6 - наконечники по чертежам унифицированным.
Материал изготовления: латунь, медь.
Материал покрытия: в зависимости от типа и материала изготовления.
Пример условного обозначения наконечника номинальным сечением 10мм2, с отверстием под контактный стержень диаметром 12мм, с внутренним диаметром хвостовика 5,3мм, изготовленного из меди:
Наконечник 10-12-5,3-М ГОСТ 22002.1-82
Пример условного обозначения наконечника глухого номинальным сечением 70мм2, с отверстием под контактный стержень диаметром 12мм, с внутренним диаметром хвостовика 13мм, изготовленного из меди, без покрытия:
Наконечник 70-12-13-М ГОСТ 7386-80
ПРИМЕНЕНИЕ
Данные наконечники используются для электрический проводов и кабелей тепловозов и путевых машин.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 24.874.01-85 | Наконечник | 0,5х4х8 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 2,5х6х12 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 6х4х8 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 6х5х10 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 6х6х12 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 10х6х12 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 10х8х15 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 10х10х18 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 10х12х20 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 16х6х12 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 16х8х15 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 16х10х18 | В наличии | |
| ОСТ 24.874.01-85 | Наконечник | 16х12х20 | В наличии |
