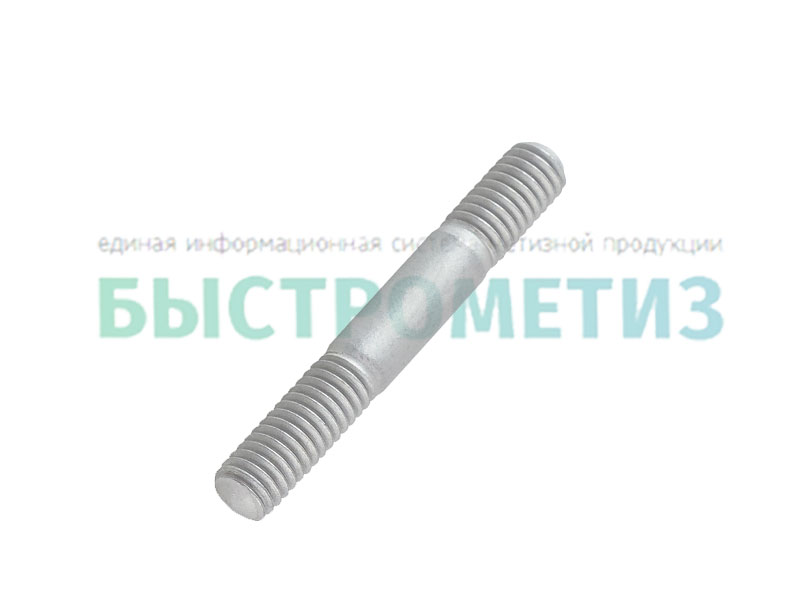

ГОСТ 22033-76 (СТ СЭВ 5954-87) Шпильки с ввинчиваемым концом длиной 1d. Класс точности A.

Пример условного обозначения шпильки исполнения 1 с диаметром резьбы 16 мм, с крупным шагом 2 мм, с полем допуска 6g, длиной 120 мм, класса прочности 5.8, без покрытия:

Расшифровка обозначения: Шпилька М16-6gх120.58 ГОСТ 22033-76

То же, исполнения 2, с мелким шагом 1,5 мм, класса прочности 10.9, из стали марки 40Х, с покрытием 02 толщиной 6 мкм:

Расшифровка обозначения: Шпилька 2 М16х1,5-6gх120.109.40X.026 ГОСТ 22033-76

То же, с мелким шагом 1,5 мм с полем допуска 3n(3) на ввинчиваемом конце, с крупным шагом 2 мм, с полем допуска 6g на гаечном конце, класса прочности 6.6, с покрытием 05:

Расшифровка обозначения: Шпилька М16х(1.5-3n (3))/6gх120.66.05 ГОСТ 22033-76

ПРИМЕНЕНИЕ

Шпильки применяются во многих отраслях промышленности, строительства и машиностроении. Высокий спрос на изделие и в машиностроеннии, где такие шпильки используют для надежного крепления, соединения трубопроводов и металлических конструкций.
