ОСТ 1 03542-71 знаки заводские
Настоящий стандарт распространяется на знаки заводские, предназначенные для маркировки изделий. Взамен 2047А, 2049А
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

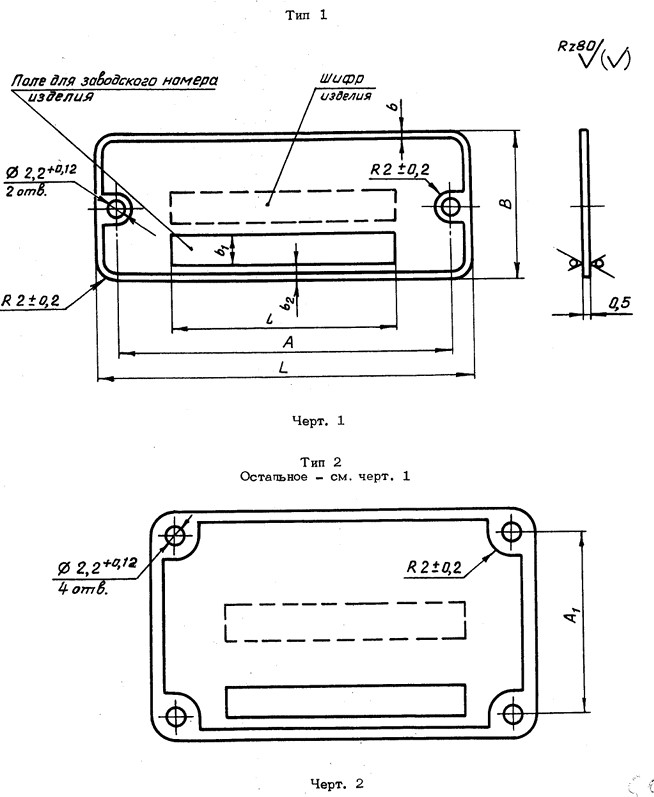

Конструкция знаков состоит из прямоугольной пластины с полем для заводского номера изделия и отверстиями для крепления.
Материал изготовления: сталь 12Х18Н10Т(Х18Н10Т) ГОСТ 4986-79, алюминиевый сплав ГОСТ 21631-76 и ГОСТ 13726-78 и алюминиевая фольга ГОСТ 618-73. Толщина фольги должна быть 0,07-0,08мм.
Материал покрытия: Хим.пас.-для знаков из стали, Ан.Окс.нв/лак УР-231, 11.047 ОСТ 1 90055-85 - для знаков из алюминиевых сплавов. Допускается применение лаков АК-113ф.,11.072 ОСТ 1 90055-85 и ВЛ-725, 11.002 ОСТ 1 90055-85. Допускается покрытие Ан.Окс. черный/нанесение информации/лак УР-231, 11.047 ОСТ 1 90055-85 - для знаков изделий, работающих в агрессивны средах.
ОСТ 1 03542-71(с изм.до 9 включительно).pdf
Пример записи в технической документации заводского знака типа 1, типоразмера 3, из алюминиевого сплава:
Знак заводской 1-3-1-ОСТ 1 03542-71
То же из стали:
Знак заводской 1-3-2-ОСТ 1 03542-71
То же из алюминиевой фольги:
Знак заводской 1-3-3-ОСТ 1 03542-71
ПРИМЕНЕНИЕ
Данные знаки используются для маркировки изделий.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х1 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х2 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х3 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х4 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х5 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х6 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х7 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х8 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 1х9 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 2х1 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 2х2 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 2х3 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 2х4 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 2х5 | В наличии |
| ОСТ 1 03542-71 | 2047А, 2049А, 2052А | Знак заводской | 2х6 | В наличии |
Для изготовителей и поставщиков: Добавить мои товары в базу
Для покупателей: Подать заявку на покупку
| Наименование | Типоразмер | Материал | Количество, шт | Вес, кг |
| Знак заводской ОСТ 1 03542-71 2047А, 2049А, 2052А |
