ГОСТ 20199-74 ТРОЙНИКИ ВВЕРТНЫЕ под резиновое уплотнение для соединений трубопроводов по наружному конусу
Тройники ввертные по ГОСТ 20199-74 – это особый крепеж, предназначенный для соединений трубопроводов по наружному конусу.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

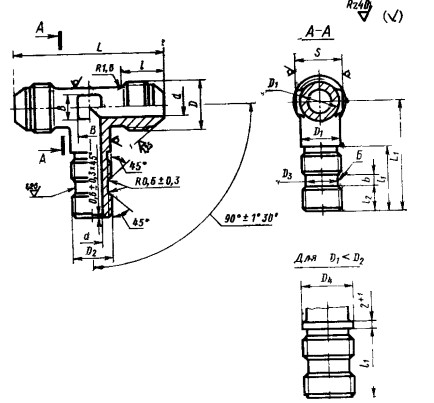

Конструкция состоит из трубчатого тройника с резьбами с трех сторон.
Материал изготовления: алюминиевый сплав, сталь, бронза.
Материал покрытия: без покрытия.
Пример наименования и обозначения ввертного тройника Dн=12 мм и L1=47 мм из алюминиевого сплава:
Тройник ввертной 1-12-47-31А-ГОСТ 20199-74
То же, из стали марки 45:
Тройник ввертной 1-12-47-21А-ГОСТ 20199-74
То же, из стали марки 12Х18Н9Т:
Тройник ввертной 1-12-47-13А-ГОСТ 20199-74
То же, из стали марки 13Х11Н2В2МФ:
Тройник ввертной 1-12-47-13А-ГОСТ 20199-74
То же, из бронзы:
Тройник ввертной 1-12-47-41А-ГОСТ 20199-74
То же, для изделий общего применения:
Тройник ввертной 1-12-47-31 ГОСТ 20199-74
Тройник ввертной 1-12-47-22 ГОСТ 20199-74
Тройник ввертной 1-12-47-13 ГОСТ 20199-74
Тройник ввертной 1-12-47-11 ГОСТ 20199-74
Тройник ввертной 1-12-47-41 ГОСТ 20199-74
Пример наименования и обозначения ввертного тройника исполнения 2 к трубопроводу Dн=12 мм и L=78 мм из алюминиевого сплава:
Тройник ввертной 2-12-78-31А-ГОСТ 20199-74
То же, из стали марки 45:
Тройник ввертной 2-12-78-21А-ГОСТ 20199-74
То же, из стали марки 12Х18Н9Т:
Тройник ввертной 2-12-78-13А-ГОСТ 20199-74
То же, из стали марки 13Х11Н2В2МФ:
Тройник ввертной 2-12-78-13А-ГОСТ 20199-74
То же, из бронзы:
Тройник ввертной 2-12-78-41А-ГОСТ 20199-74
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 20199-74 | Тройник ввертной | 1х3х30 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х3х36 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х3х44 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х4х32 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х4х38 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х4х46 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х6х37 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х6х45 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х6х53 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х8х40 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х8х48 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х8х56 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х10х44 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х10х54 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х10х64 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х12х47 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х12х57 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х12х67 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х14х51 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х14х61 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х14х71 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х16х53 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х16х64 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х16х76 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х18х58 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х18х70 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х18х82 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х20х61 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х20х73 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х20х85 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х22х66 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х22х79 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х22х91 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х25х66 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х25х79 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х25х91 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х28х70 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х28х83 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х28х96 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х30х70 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х30х83 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х30х96 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х32х76 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х32х90 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х32х104 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х34х76 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х34х90 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х34х104 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х36х76 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х36х90 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х36х104 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х38х76 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х38х90 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 1х38х104 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х3х49 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х3х55 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х3х63 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х4х53 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х4х59 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х4х67 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х6х60 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х6х68 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х6х76 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х8х64 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х8х72 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х8х80 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х10х70 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х10х80 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х10х90 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х12х78 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х12х88 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х12х98 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х14х84 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х14х94 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х14х104 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х16х88 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х16х99 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х16х111 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х18х95 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х18х107 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х18х119 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х20х100 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х20х112 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х20х124 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х22х109 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х22х122 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х22х134 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х25х110 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х25х123 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х25х135 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х28х118 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х28х131 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х28х144 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х30х119 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х30х132 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х30х145 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х32х128 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х32х142 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х32х156 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х34х128 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х34х142 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х34х156 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х36х130 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х36х144 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х36х158 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х38х131 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х38х145 | В наличии | |
| ГОСТ 20199-74 | Тройник ввертной | 2х38х159 | В наличии |
Для изготовителей и поставщиков: Добавить мои товары в базу
Для покупателей: Подать заявку на покупку
| Наименование | Типоразмер | Материал | Количество, шт | Вес, кг |
| Тройник ввертной ГОСТ 20199-74 |
