ГОСТ 9688-82 НАКОНЕЧНИКИ КАБЕЛЬНЫЕ кольцевые
Наконечники по ГОСТ 9688-82 - это специальный крепеж, предназначенный для оконцевания опрессовкой кабелей и проводов с медными жилами классов 2-6 по ГОСТ 22483-77 сечением от 1,0 до 2,5мм2
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

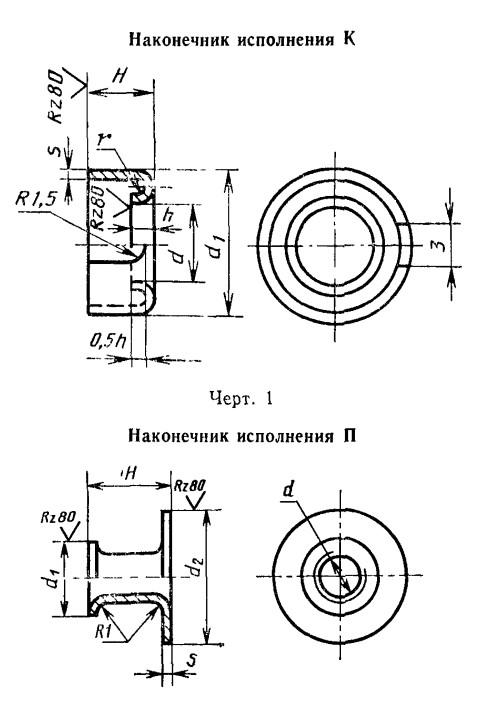

Конструкция наконечника состоит из металлической пластины с отверстием.
Материал изготовления: Исп.К - Медь. марки M1 или М2 по ГОСТ 495- 77, Исп.П - Латунь марки Л63 по ГОСТ 931-78 и ГОСТ 2208-75
Материал покрытия: Исп.К-О-С(60)3, Исп.П. -опл. 09
Примечание. Допускается по согласованию с потребителем изготовлять наконечники с другим видом покрытия, для исполнения УХЛ3 - без покрытия.
Пример обозначения наконечника номинальным сечением 1,5 мм2, для контактного стержня М3, конструктивного исполнения К, климатического исполнения ОМ1:
Наконечник 1,5-3-К ОМ1 ГОСТ 9688-82
Пример обозначения наконечника номинальным сечением 1,5 мм2, для контактного стержня М3, конструктивного исполнения П, климатического исполнения Т2:
Наконечник 1,5-3-П Т2 ГОСТ 9688-82
ПРИМЕНЕНИЕ
Данные наконечники применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и в строительстве, где такие наконечники используют для надежного крепления проводов и кабелей в электросетях.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 1,5-3К-ОМ1хМ3 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 1,5-4К-ОМ1хМ4 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 1,5-5К-ОМ1хМ5 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-3К-ОМ1хМ3 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-4К-ОМ1хМ4 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-5К-ОМ1хМ5 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-6К-ОМ1хМ6 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 1,5-3ПУХЛ3хМ3 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 1,5-3ПТ2хМ3 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 1,5-4ПУХЛ3хМ4 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 1,5-5ПУХЛ3хМ5 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-3ПУХЛ3хМ3 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-3ПТ2хМ3 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-4ПУХЛ3хМ4 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-5ПУХЛ3хМ5 | В наличии | |
| ГОСТ 9688-82 | Наконечники кабельные кольцевые | 2,5-6ПУХЛ3хМ6 | В наличии |
