ОСТ 1 13873-81 УГОЛЬНИКИ ПРОХОДНЫЕ
Угольники проходные по ОСТ 1 13873-81 – это специальный крепеж, предназначенный для соединения трубопроводов по наружному конусу с обжимными гайками. Взамен нормалей 5722А, 5723А, 6504А, 6505А, ОСТ 1 13061-78.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ

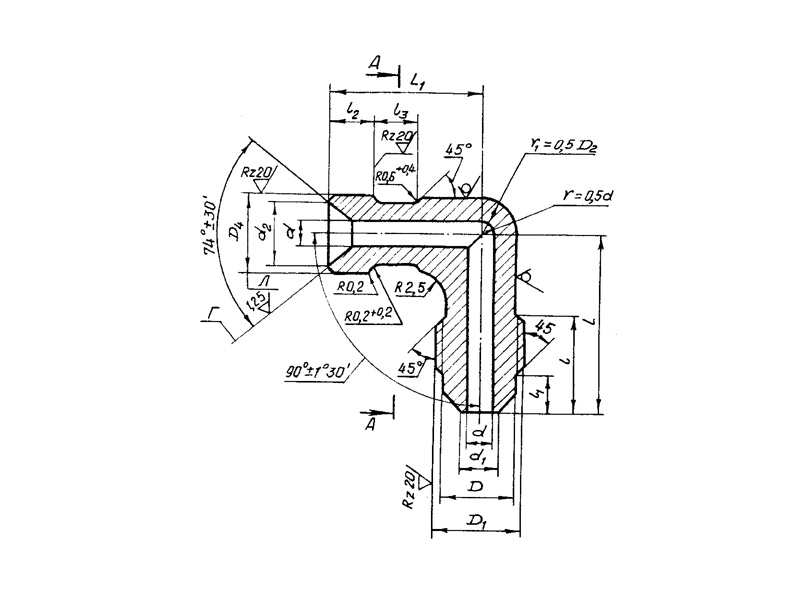

Конструкция угольника проходного состоит из трубчатого уголка с резьбами с обеих сторон.
Материал изготовления: сталь 30ХГСА.
Материал покрытия: Кд9.фос.окс.
Пример наименования и обозначения проходного угольника исполнения 1 к трубопроводу наружным диаметром Dн=6 мм из алюминиевого сплава:
Угольник проходной 1-6-ОСТ 1 13871-81
То же, из стали ЗОХГСА:
Угольник проходной 1-6-ОСТ 1 13873-81
ПРИМЕНЕНИЕ
Данные угольники используются во многих отраслях промышленности.
АНАЛОГИ
Нормали 5722А, 5723А.
Нормали 6504А, 6505А.
ОСТ 1 13061-78.
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ОСТ 1 13873-81 | 5722А-4 | Угольник проходной | 1х6 | В наличии |
| ОСТ 1 13873-81 | 5722А-6 | Угольник проходной | 1х8 | В наличии |
| ОСТ 1 13873-81 | 5722А-8 | Угольник проходной | 1х10 | В наличии |
| ОСТ 1 13873-81 | 5722А-10 | Угольник проходной | 1х12 | В наличии |
| ОСТ 1 13873-81 | 5722А-12 | Угольник проходной | 1х14 | В наличии |
| ОСТ 1 13873-81 | 5722А-14 | Угольник проходной | 1х16 | В наличии |
| ОСТ 1 13873-81 | 5722А-16 | Угольник проходной | 1х18 | В наличии |
| ОСТ 1 13873-81 | 5722А-18 | Угольник проходной | 1х20 | В наличии |
| ОСТ 1 13873-81 | 5722А-20 | Угольник проходной | 1х22 | В наличии |
| ОСТ 1 13873-81 | 5722А-22 | Угольник проходной | 1х25 | В наличии |
| ОСТ 1 13873-81 | 5722А-25 | Угольник проходной | 1х28 | В наличии |
| ОСТ 1 13873-81 | 5722А-28 | Угольник проходной | 1х30 | В наличии |
| ОСТ 1 13873-81 | 5723А-4 | Угольник проходной | 2х6 | В наличии |
| ОСТ 1 13873-81 | 5723А-6 | Угольник проходной | 2х8 | В наличии |
| ОСТ 1 13873-81 | 5723А-8 | Угольник проходной | 2х10 | В наличии |
| ОСТ 1 13873-81 | 5723А-10 | Угольник проходной | 2х12 | В наличии |
| ОСТ 1 13873-81 | 5723А-12 | Угольник проходной | 2х14 | В наличии |
| ОСТ 1 13873-81 | 5723А-14 | Угольник проходной | 2х16 | В наличии |
| ОСТ 1 13873-81 | 5723А-16 | Угольник проходной | 2х18 | В наличии |
| ОСТ 1 13873-81 | 5723А-18 | Угольник проходной | 2х20 | В наличии |
| ОСТ 1 13873-81 | 5723А-20 | Угольник проходной | 2х22 | В наличии |
| ОСТ 1 13873-81 | 5723А-22 | Угольник проходной | 2х25 | В наличии |
| ОСТ 1 13873-81 | 5723А-25 | Угольник проходной | 2х28 | В наличии |
| ОСТ 1 13873-81 | 5723А-28 | Угольник проходной | 2х30 | В наличии |
Для изготовителей и поставщиков: Добавить мои товары в базу
Для покупателей: Подать заявку на покупку
| Наименование | Типоразмер | Материал | Количество, шт | Вес, кг |
| Угольник проходной ОСТ 1 13873-81 5722А-4 |
