ГОСТ 13963-74 УГОЛЬНИКИ ФЛАНЦЕВЫЕ ПРОХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

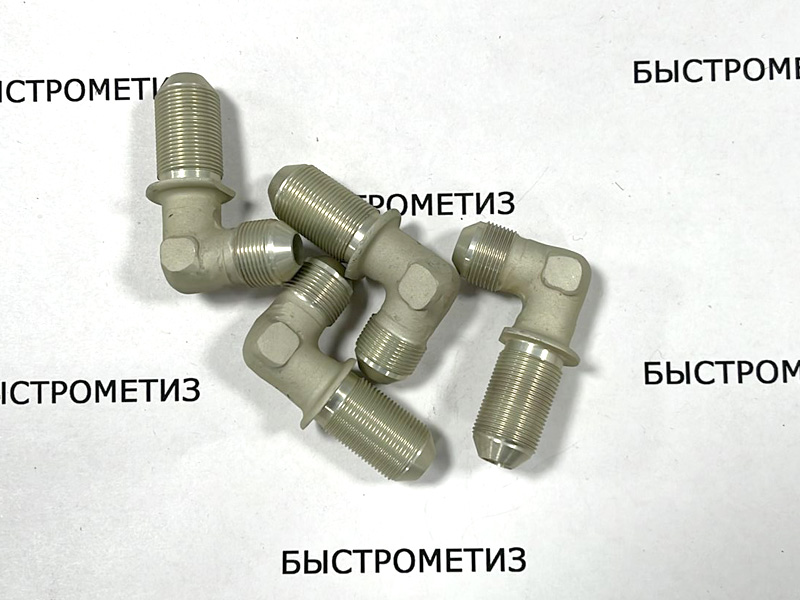

Угольники фланцевые по ГОСТ 13963-74 – это специальный крепеж, предназначенный для соединений трубопроводов.
КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Конструкция угольника проходного состоит из трубчатого уголка с резьбами с обеих сторон.
Материал изготовления: стали различных марок, алюминиевый сплав, бронза.
Материал покрытия: без покрытия.
Пример условного обозначения фланцевого проходного угольника исполнения 1 к трубопроводу Dн=12 мм из алюминиевого сплава:
Угольник фланцевый 1-12-31А ГОСТ 13963-74
То же, из стали марки 45:
Угольник фланцевый 1-12-22А ГОСТ 13963-74
То же, из стали марки 12Х18Н9Т:
Угольник фланцевый 1-12-13А ГОСТ 13963-74
То же, из стали марки 13Х11Н2В2МФ:
Угольник фланцевый 1-12-11А ГОСТ 13963-74
То же, из бронзы:
Угольник фланцевый 1-12-41А ГОСТ 13963-74
То же, для изделий общего применения:
Угольник фланцевый 1-12-31 ГОСТ 13963-74
Угольник фланцевый 1-12-22 ГОСТ 13963-74
Угольник фланцевый 1-12-13 ГОСТ 13963-74
Угольник фланцевый 1-12-11 ГОСТ 13963-74
Угольник фланцевый 1-12-41 ГОСТ 13963-74
Пример условного обозначения фланцевого проходного угольника исполнения 2 к трубопроводу Dн=12 мм из алюминиевого сплава:
Угольник фланцевый 2-12-31А ГОСТ 13963-74
То же, из стали марки 45:
Угольник фланцевый 2-12-22А ГОСТ 13963-74
То же, из стали марки 12Х18Н9Е:
Угольник фланцевый 2-12-13А ГОСТ 13963-74
То же, из стали марки 13Х11Н2В2МФ:
Угольник фланцевый 2-12-11А ГОСТ 13963-74
То же, из бронзы:
Угольник фланцевый 2-12-41А ГОСТ 13963-74
То же, для изделий общего применения:
Угольник фланцевый 2-12-31 ГОСТ 13963-74
Угольник фланцевый 2-12-22 ГОСТ 13963-74
Угольник фланцевый 2-12-13 ГОСТ 13963-74
Угольник фланцевый 2-12-11 ГОСТ 13963-74
Угольник фланцевый 2-12-41 ГОСТ 13963-74
ПРИМЕНЕНИЕ
Данные угольники проходные применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и в строительстве, где такие угольники проходные используют для надежного крепления трубопроводов в различных системах.
АНАЛОГИ
| ОСТ/ГОСТ | Нормаль | Наименование | Типоразмер | На складе |
| ГОСТ 13963-74 | Угольник фланцевый | 1х5 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х6 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х7 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х8 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х9 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х10 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х12 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х13 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х15 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х16 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х16,5 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х17 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х21 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х23 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 1х25 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х3 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х4 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х6 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х8 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х10 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х12 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х14 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х16 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х18 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х20 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х22 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х25 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х28 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х30 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х32 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х34 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х36 | В наличии | |
| ГОСТ 13963-74 | Угольник фланцевый | 2х38 | В наличии |
