ГОСТ 17475-80 Винты с потайной головкой

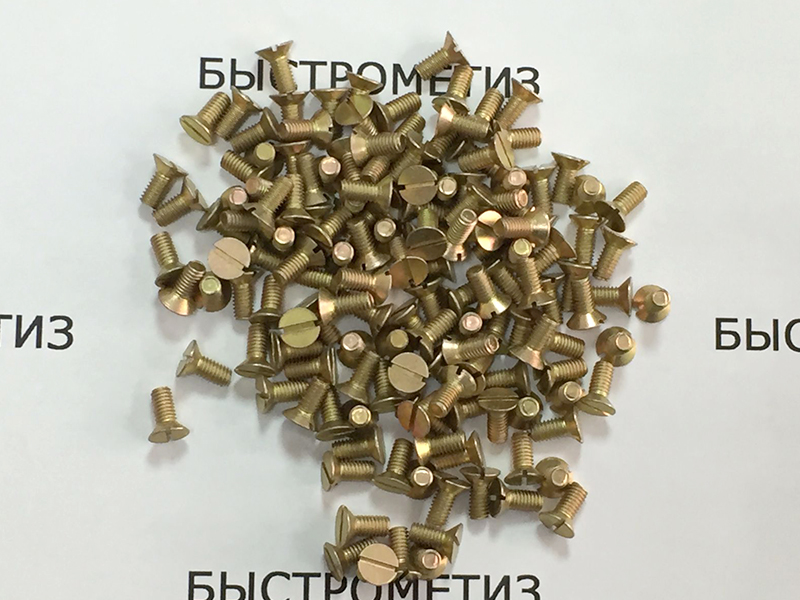

Винты ГОСТ 17475-80 - это специальный крепеж, так как имеют потайную головку, ими можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).

Конструкция и технические особенности

Конструкция винта состоит из потайной головки и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены А и В.

Диаметр гладкой части d₁ должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73.

По соглашению между потребителем и изготовителем допускается изготавливать винты с длинами, не указанными ГОСТ 17475-80

Резьба - по ГОСТ 24705-81. Сбег и недорез резьбы - по ГОСТ 10549-80

Шлицы прямые - по ГОСТ 24669-81, крестообразные - по ГОСТ 10753-86.

Допуски, методы контроля размеров и отклонений формы и расположения поверхностей - по ГОСТ 1759.1-82.

Дефекты поверхности и методы контроля - по ГОСТ 1759.2-82.

Технические требования - по ГОСТ 1759.0-87.

Материал изготовления должен иметь класс прочности 5.6; 5.8; 8.8; 10.9; 12.9. Это может быть, как обычная и нержавеющая сталь, так и алюминий, полиамид PA 6.6, латунь, сплавы цветных металлов.

Для использования винтов в агрессивной среде применяют различные виды покрытий - цинк, хром, никель, наносимые разнообразными способами.

ГОСТ 17475-80.pdf
