ГОСТ ISO 7380-2-2014 Часть 2. Винты с полукруглой головкой с буртом и шестигранным углублением.

Выберите нужный размер и нажмите кнопку "Найти" для поиска продукции на складе

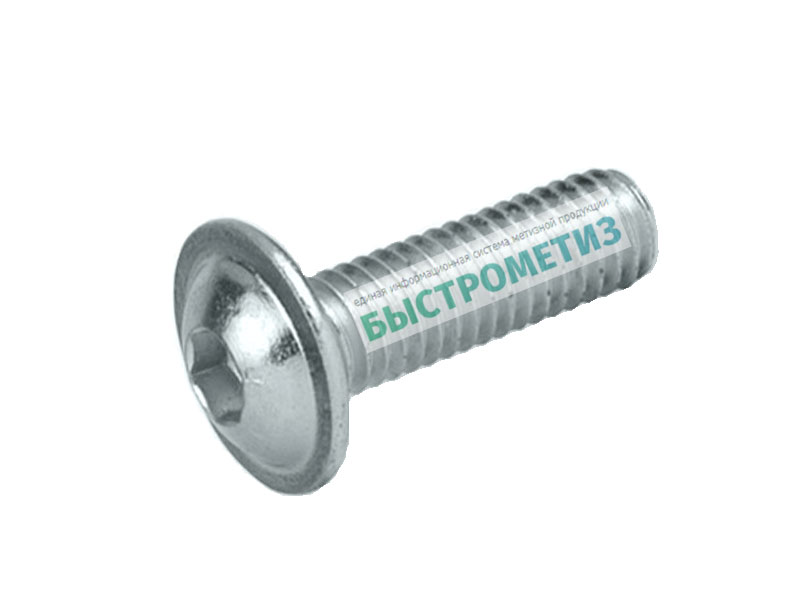

ГОСТ ISO 7380-2-2014 Винты с полукруглой головкой с шестигранным углублением

Винты ГОСТ ISO 7380-2-2014 - это специальный крепеж, так как имеют полукруглую головку с буртом и шестигранное углубление, ими можно соединять сразу несколько деталей, закрепляя их гайками. Используются вместе с гайками (шестигранными, квадратными, приварными). Для более прочного соединения могут применяться шайбы (гроверы).

Настоящий стандарт устанавливает характеристики винтов с полукруглой головкой с буртом и шестигранным углублением под ключ с резьбой от М3 до М16 включительно класса точности А с уменьшенной нагрузочной способностью

Конструкция и технические особенности

Конструкция винта состоит из полукруглой головки с буртом и шестигранным углублением и цилиндрического стержня с резьбой. К изделиям предъявляются требования по классу точности, стандартом предусмотрены А и В.

Допуск : 6g

Изготовления должен иметь класс прочности: 8.8, 10.9.

Маркировка : 08.8, 010.9

Класс точности А

 Из-за конструкции головки такие винты могут не соответствовать минимальной разрушающей нагрузке, установленной в ISO 898-1. Тем не менее, они должны соответствовать по другим требованиям к материалу и свойствам для соответствующих классов прочности установленным в ISO 898-1. Кроме того, если полноразмерные винты испытывают на прочность в соответствии с ISO 898-1, винты должны выдерживать без разрушения минимальную разрушающую нагрузку, указанную в таблице 3. В случае испытания до разрушения разрыв может произойти в области резьбы, головки, стержня или на стыке головки — стержня.

Расшифровка обозначения:  Винт с полукруглой головкой с буртом и шестигранным углублением, с резьбой М12, номинальной длиной / = 40 мм, класса прочности 10.9 в соответствии с ISO 898-1, обозначают следующим образом:

ГОСТ ISO 7380-2 - М12 - 40 - 010.9

Винт
Наименование метиза
М12
Диаметр резьбы
40
Длина
010.9
Класс прочности 10.9
ГОСТ ISO 7380-2-2014
Нормативный документ

ПРИМЕНЕНИЕ

Данные винты применяются во многих отраслях промышленности. Высокий спрос на изделие в машиностроении и приборостроении, где такие винты используют для надежного крепления, соединения деталей и металлических конструкций.

АНАЛОГИ

Винт iso 7380 1 аналог  DIN 7380 Винт с полукруглой головкой и внутренним шестигранником

ОСТ/ГОСТНормальНаименованиеТипоразмерНа складе
ГОСТ ISO 7380-2-2014ВинтМ3-6Найти
ГОСТ ISO 7380-2-2014ВинтМ3-8Найти
ГОСТ ISO 7380-2-2014ВинтМ3-10Найти
ГОСТ ISO 7380-2-2014ВинтМ3-12Найти
ГОСТ ISO 7380-2-2014ВинтМ3-14Найти
ГОСТ ISO 7380-2-2014ВинтМ3-16Найти
ГОСТ ISO 7380-2-2014ВинтМ3-20Найти
ГОСТ ISO 7380-2-2014ВинтМ3-25Найти
ГОСТ ISO 7380-2-2014ВинтМ3-30Найти
ГОСТ ISO 7380-2-2014ВинтМ4-6Найти
ГОСТ ISO 7380-2-2014ВинтМ4-8Найти
ГОСТ ISO 7380-2-2014ВинтМ4-10Найти
ГОСТ ISO 7380-2-2014ВинтМ4-12Найти
ГОСТ ISO 7380-2-2014ВинтМ4-14Найти
ГОСТ ISO 7380-2-2014ВинтМ4-16Найти
ГОСТ ISO 7380-2-2014ВинтМ4-20Найти
ГОСТ ISO 7380-2-2014ВинтМ4-25Найти
ГОСТ ISO 7380-2-2014ВинтМ4-30Найти
ГОСТ ISO 7380-2-2014ВинтМ4-35Найти
ГОСТ ISO 7380-2-2014ВинтМ4-40Найти
ГОСТ ISO 7380-2-2014ВинтМ5-8Найти
ГОСТ ISO 7380-2-2014ВинтМ5-10Найти
ГОСТ ISO 7380-2-2014ВинтМ5-12Найти
ГОСТ ISO 7380-2-2014ВинтМ5-14Найти
ГОСТ ISO 7380-2-2014ВинтМ5-16Найти
ГОСТ ISO 7380-2-2014ВинтМ5-20Найти
ГОСТ ISO 7380-2-2014ВинтМ5-25Найти
ГОСТ ISO 7380-2-2014ВинтМ5-30Найти
ГОСТ ISO 7380-2-2014ВинтМ5-35Найти
ГОСТ ISO 7380-2-2014ВинтМ5-40Найти
ГОСТ ISO 7380-2-2014ВинтМ5-45Найти
ГОСТ ISO 7380-2-2014ВинтМ5-50Найти
ГОСТ ISO 7380-2-2014ВинтМ6-10Найти
ГОСТ ISO 7380-2-2014ВинтМ6-12Найти
ГОСТ ISO 7380-2-2014ВинтМ6-14Найти
ГОСТ ISO 7380-2-2014ВинтМ6-16Найти
ГОСТ ISO 7380-2-2014ВинтМ6-20Найти
ГОСТ ISO 7380-2-2014ВинтМ6-25Найти
ГОСТ ISO 7380-2-2014ВинтМ6-30Найти
ГОСТ ISO 7380-2-2014ВинтМ6-35Найти
ГОСТ ISO 7380-2-2014ВинтМ6-40Найти
ГОСТ ISO 7380-2-2014ВинтМ6-45Найти
ГОСТ ISO 7380-2-2014ВинтМ6-50Найти
ГОСТ ISO 7380-2-2014ВинтМ6-55Найти
ГОСТ ISO 7380-2-2014ВинтМ6-60Найти
ГОСТ ISO 7380-2-2014ВинтМ8-12Найти
ГОСТ ISO 7380-2-2014ВинтМ8-14Найти
ГОСТ ISO 7380-2-2014ВинтМ8-16Найти
ГОСТ ISO 7380-2-2014ВинтМ8-20Найти
ГОСТ ISO 7380-2-2014ВинтМ8-25Найти
ГОСТ ISO 7380-2-2014ВинтМ8-30Найти
ГОСТ ISO 7380-2-2014ВинтМ8-35Найти
ГОСТ ISO 7380-2-2014ВинтМ8-40Найти
ГОСТ ISO 7380-2-2014ВинтМ8-45Найти
ГОСТ ISO 7380-2-2014ВинтМ8-50Найти
ГОСТ ISO 7380-2-2014ВинтМ8-55Найти
ГОСТ ISO 7380-2-2014ВинтМ8-60Найти
ГОСТ ISO 7380-2-2014ВинтМ8-65Найти
ГОСТ ISO 7380-2-2014ВинтМ8-70Найти
ГОСТ ISO 7380-2-2014ВинтМ8-75Найти
ГОСТ ISO 7380-2-2014ВинтМ8-80Найти
ГОСТ ISO 7380-2-2014ВинтМ10-16Найти
ГОСТ ISO 7380-2-2014ВинтМ10-20Найти
ГОСТ ISO 7380-2-2014ВинтМ10-25Найти
ГОСТ ISO 7380-2-2014ВинтМ10-30Найти
ГОСТ ISO 7380-2-2014ВинтМ10-35Найти
ГОСТ ISO 7380-2-2014ВинтМ10-40Найти
ГОСТ ISO 7380-2-2014ВинтМ10-45Найти
ГОСТ ISO 7380-2-2014ВинтМ10-50Найти
ГОСТ ISO 7380-2-2014ВинтМ10-55Найти
ГОСТ ISO 7380-2-2014ВинтМ10-60Найти
ГОСТ ISO 7380-2-2014ВинтМ10-65Найти
ГОСТ ISO 7380-2-2014ВинтМ10-70Найти
ГОСТ ISO 7380-2-2014ВинтМ10-75Найти
ГОСТ ISO 7380-2-2014ВинтМ10-80Найти
ГОСТ ISO 7380-2-2014ВинтМ10-85Найти
ГОСТ ISO 7380-2-2014ВинтМ10-90Найти
ГОСТ ISO 7380-2-2014ВинтМ12-20Найти
ГОСТ ISO 7380-2-2014ВинтМ12-25Найти
ГОСТ ISO 7380-2-2014ВинтМ12-30Найти
ГОСТ ISO 7380-2-2014ВинтМ12-35Найти
ГОСТ ISO 7380-2-2014ВинтМ12-40Найти
ГОСТ ISO 7380-2-2014ВинтМ12-45Найти
ГОСТ ISO 7380-2-2014ВинтМ12-50Найти
ГОСТ ISO 7380-2-2014ВинтМ12-55Найти
ГОСТ ISO 7380-2-2014ВинтМ12-60Найти
ГОСТ ISO 7380-2-2014ВинтМ12-65Найти
ГОСТ ISO 7380-2-2014ВинтМ12-70Найти
ГОСТ ISO 7380-2-2014ВинтМ12-75Найти
ГОСТ ISO 7380-2-2014ВинтМ12-80Найти
ГОСТ ISO 7380-2-2014ВинтМ12-85Найти
ГОСТ ISO 7380-2-2014ВинтМ12-90Найти
ГОСТ ISO 7380-2-2014ВинтМ16-25Найти
ГОСТ ISO 7380-2-2014ВинтМ16-30Найти
ГОСТ ISO 7380-2-2014ВинтМ16-35Найти
ГОСТ ISO 7380-2-2014ВинтМ16-40Найти
ГОСТ ISO 7380-2-2014ВинтМ16-45Найти
ГОСТ ISO 7380-2-2014ВинтМ16-50Найти
ГОСТ ISO 7380-2-2014ВинтМ16-55Найти
ГОСТ ISO 7380-2-2014ВинтМ16-60Найти
ГОСТ ISO 7380-2-2014ВинтМ16-65Найти
ГОСТ ISO 7380-2-2014ВинтМ16-70Найти
ГОСТ ISO 7380-2-2014ВинтМ16-75Найти
ГОСТ ISO 7380-2-2014ВинтМ16-80Найти
ГОСТ ISO 7380-2-2014ВинтМ16-85Найти
ГОСТ ISO 7380-2-2014ВинтМ16-90Найти
